普拉迪四軸型材加工中心PDE4D主要應用于軌道交通、模組導軌等行業的材料加工。
產品特點:

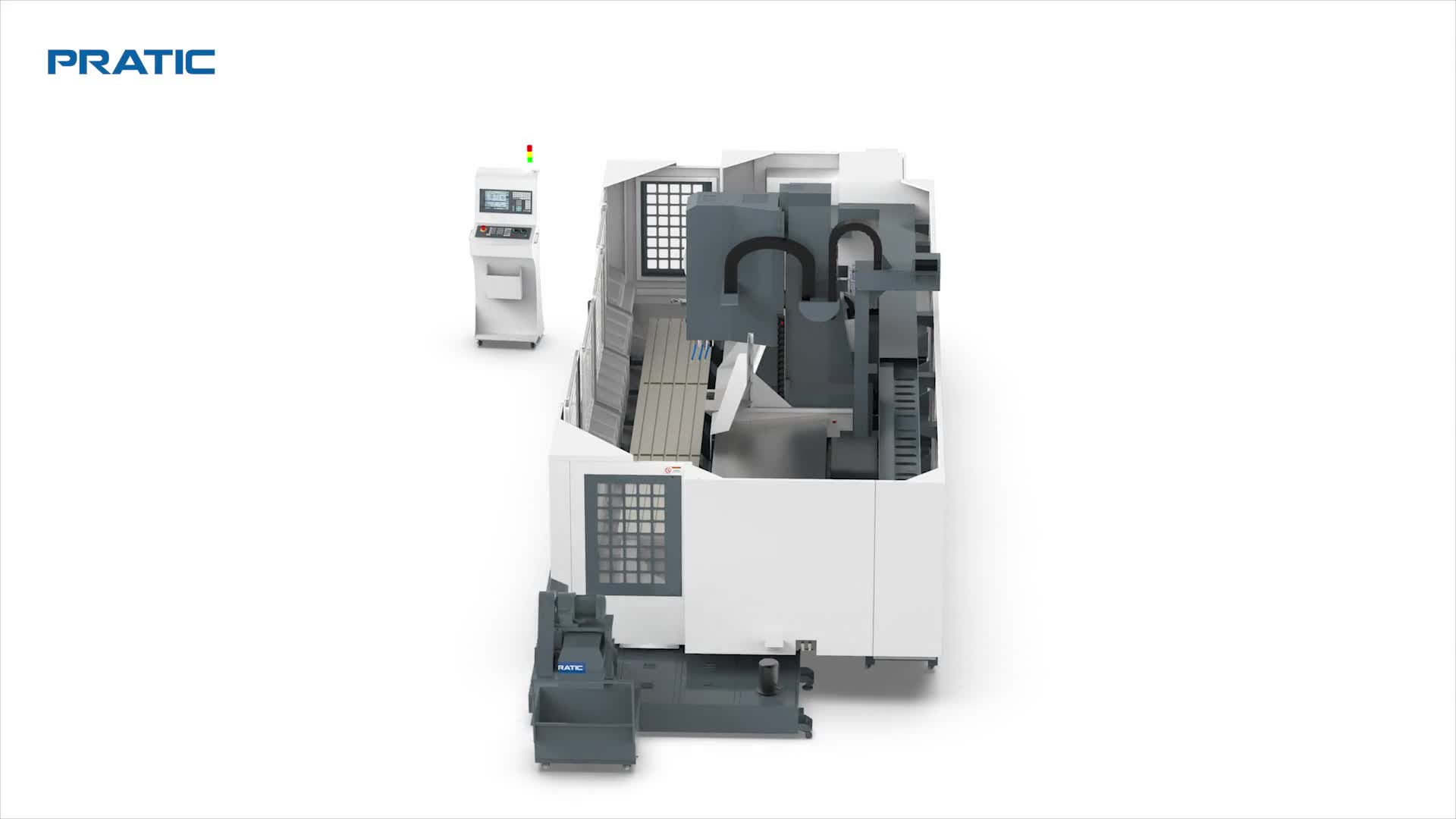

普拉迪數控機床重型高精度復合立式型材加工中心PDE4D
1.普拉迪四軸型材機PDE4D是一臺集鉆孔、攻牙、銑削為一體的CNC復合型材加工中心;
2.使用國際專用CNC數控系統;
3.適用于各種鋼、鋁、銅金屬與非金屬的加工;
4.采用加大型號的零部件,可滿足重型加工需求;
5.采用全防護鈑金設計;
6.加工效率高、精度高、強度高;
7.配有自動排屑機,方便清理;
8.廣泛應用于:汽車行業、軌道交通、機械配件、線性模組導軌、通訊等行業的材料加工。
產品參數:
參數表 - PDE4D | ||
行程 | 2500~6500mm(可定制其它長度) | |
---|---|---|
X 軸 | 2500/4500/6500mm | |
Y 軸 | 500mm | |
Z 軸 | 700mm | |
B 軸 | ±90°(主軸繞Y軸旋轉) | |
主軸 | ||
主軸轉速 | 18000rpm | |
主軸錐孔 | BT40 | |
刀庫 | ||
刀庫形式 | 圓盤式 | |
刀庫容量 | 24pcs | |
換刀時間 | 2sec | |
移動速度 | ||
X軸移動 | 55m/min | |
Y軸移動 | 36m/min | |
Z軸移動 | 28m/min | |
X/Y/Z切削進給速度 | 1~15000mm/min | |
操作系統 | FANUC | SIEMENS |
主軸驅動馬達 | 16/18.5kw | 16/18.5kw |
X驅動馬達 | 3.0kw | 3.1kw |
Y驅動馬達 | 3.0kw | 3.1kw |
Z驅動馬達 | 3.0kw | 3.1kw |
潤滑冷卻系統 | ||
潤滑系統 | 自動潤滑 | |
冷卻系統 | 噴水冷卻 | |
精確度 | ||
X軸定位精度 | 0.03mm(光柵0.01mm) | |
Y/Z軸定位精度 | 0.015mm | |
重復定位精度 | 0.015mm | |
機械規格 | ||
氣壓需求 | 6kg/cm2 | |
高度 | 3200mm | |
占地面積 | 6700/8800/10700 x 3400mm | |
重量 | 11/12.5/15 T |

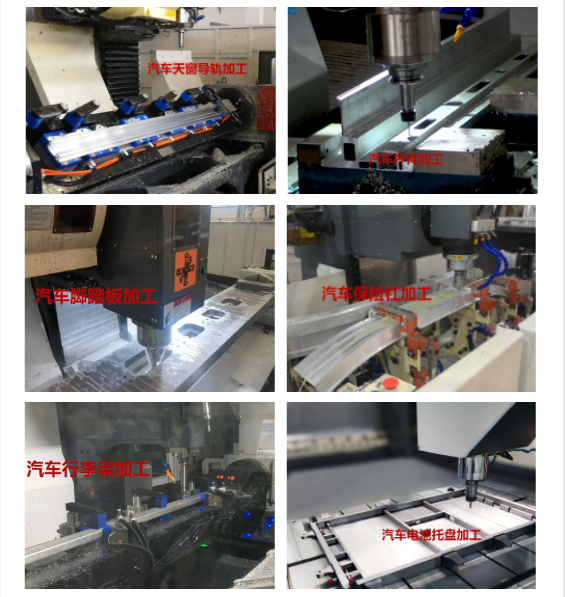

加工實例:
